• 产品名称

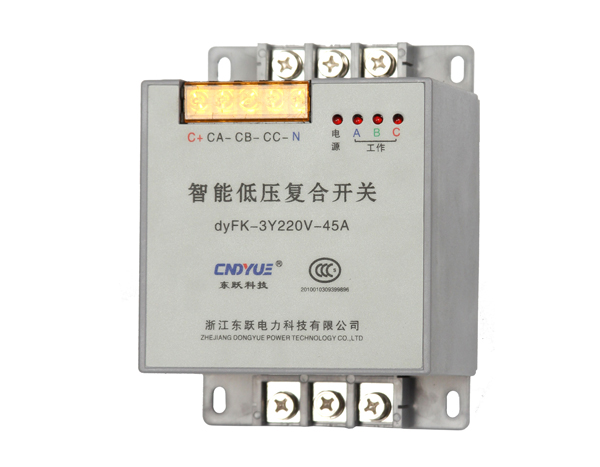

    复合开关(塑壳)
    1、产品型号
    1.1产品分类
    产品按电容补偿的连接方式的分为三角形和星形接法两类:
     三相共补型:为三角形接法(用△表示)
     三相分补型:为星形接法(用3Y表示)
    1.2型号

    2、主要技术特点
    2.1过零投切
    复合开关的基本工作原理是将可控硅开关和继电器并接,实现电压过零导通和电流过零切断,使复合开关在接通和断开的瞬间具有可控硅过零投切的优点,而在接通后又有接触器开关无功耗的优点。其实现方法是:投入时是在电压过零时可控硅先触发导通,稳定后再将继电器吸合导通,而切除时是先将继电器断开,可控硅延时过零断开,实现电流过零切除。
    2.2保护功能
     停电保护:接通后,若遇突然停电,自动断开。
    2.3功耗小
    可控硅和继电器只在投切瞬间耗电,平时不耗电,从而实现节能降耗。
    2.4工作安全性
    控制信号与复合开关隔离。由于采用先进的智能控制技术和专利器件,与同类产品相比,在涌流和安全可靠性方面具备极高的性能优势。
    3、技术指标
    1)工作环境条件
     相对温度:-25℃~+55℃;
     相对湿度:40℃时, 20% ~ 90%;
    2)额定工作电压、电流
     电压:380V/220V三相四线交流50Hz
     允许偏差:三相电压同步变化不大于±20%
     失真度:小于5%,波形为正弦波
     频率:50Hz±5%
     电流:45A
    3)使用寿命: 10万次
    4)相 数: 三相,单相
    5)控制容量: 共补三相容量≤30 kvar
                          分补每相容量≤10 kvar
    6)整机功耗: ≤1.5VA
    7)接触压降: ≤100mV
    8)接点耐压: ≥1600V
    9)响应时间: ≤1000ms
    10)每次接通与关断间隔:≥6s
    11)连连续两次接通间隔:≥120s
    12)安全保护功能:
     自诊断故障保护
     停电保护
    13)绝缘等级:在正常大气条件下 ≥10MΩ
    14)启动电压:直流:4~32V;
    15)输入阻抗:≥6.8kΩ
    16)导通阻抗:≤0.003Ω
    17)涌流:小于额定电流2倍
    18)运行指示
    电源指示灯:通电后点亮。
    工作指示灯:开关导通后点亮,关断后延时闪亮。
    4、安装位置及尺寸
    本装置安装于380V三相四线制的配电网络上,用于低压无功补偿电容器的通断控制。用户可安装在低压无功补偿电容柜内或其它适当位置。
    1)三相共补
    外形尺寸:110mm×149 mm×97mm
    安装固定尺寸:93.5mm ×130 mm

    2) 三相分补
    外形尺寸:110mm×149 mm×97mm
    安装固定尺寸:93.5mm ×130 mm

    5、使用注意事项
     交流输入、输出严禁接反,相序不要接错位;
     控制信号极性C+(正电位)和C-(负电位)要连接正确;
     严禁在C+、C-端接入220V信号;
     共补开关A相内部为直通,因此三相线对零线有电压,信号灯不能接于相线与零线这间。
     注意开关的适用容量,电容容量过大可能导致开关损坏;
     dyFK-△380V-45A型的产品严禁接入对零线的电容或其它感性器件;
     应在线路上接入抗涌流器件(如避雷器)以防过压,在谐波较大的场合应接入合适限流电抗器,如图1所示;
     负载不得短路;
     若开关有异常闭合,通电后,开关自动断开。
     输入输出端子上连线压接紧密,不得松动;
     严禁金属异物进入器件内部。

    图1 推荐使用线路图

    图2 两个三相共补复合开关接线图

    图3 三相分补复合开关接线图
