1、产品型号
1.1产品分类

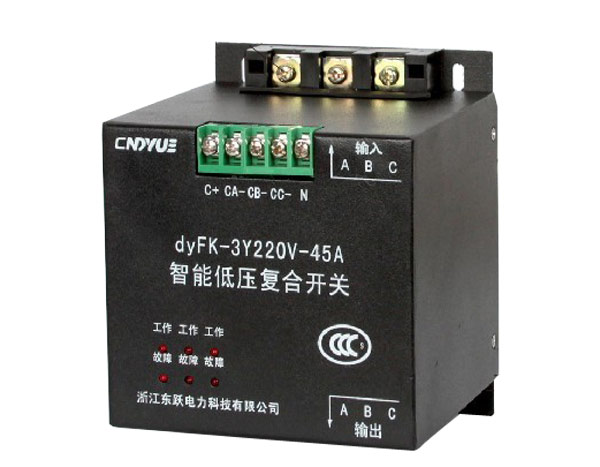

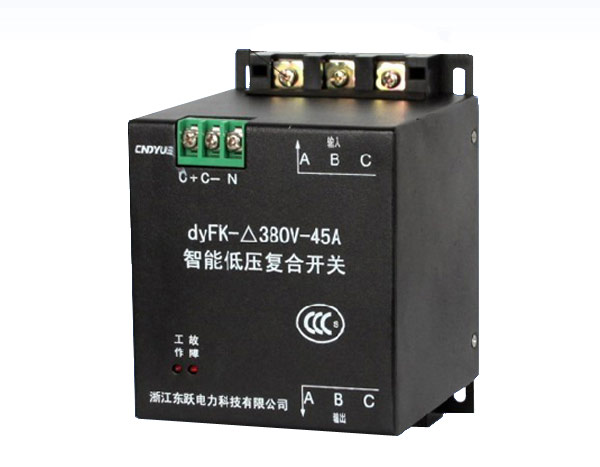

产品按电容补偿的连接方式的分为三角形和星形接法两类：
三相共补型：为三角形接法（用△表示）
三相分补型：为星形接法(用3Y表示)
1.2型号
2、主要技术特点
2.1过零投切
复合开关的基本工作原理是将可控硅开关和继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在接通后又有接触器开关无功耗的优点。其实现方法是：投入时是在电压过零时可控硅先触发导通，稳定后再将继电器吸合导通，而切除时是先将继电器断开，可控硅延时过零断开，实现电流过零切除。
2.2保护功能
采用单片机控制投切,智能监控可控硅、继电器以及输入电源和负载的运行状况，从而具有完善的保护功能。
电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；而在接通后若出现缺相则自动断开。
电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动断开。
自诊断故障保护：系统自动监控可控硅、继电器的运行状态，若出现故障，则拒绝闭合或自动断开。
空载保护：未接负载时开关拒绝闭合。
停电保护：接通后,若遇突然停电，自动断开。
2.3功耗小
可控硅和继电器只在投切瞬间耗电，平时不耗电，从而实现节能降耗。
2.4工作安全性
控制信号与复合开关隔离。由于采用先进的智能控制技术和专利器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。
3、技术指标
1）工作环境条件
相对温度：－25℃～＋55℃；
相对湿度：40℃时, 20% ～ 90%；
2）额定工作电压、电流
电压：380V/220V三相四线交流50Hz
允许偏差：三相电压同步变化不大于±20%
失真度：小于5%，波形为正弦波
频率：50Hz±5%
电流：45A
3）使用寿命： 10万次
4）相 数： 三相，单相
5）控制容量： 共补三相容量≤30 kvar
分补每相容量≤10 kvar
6）整机功耗： ≤1.5VA
7）接触压降： ≤100mV
8）接点耐压： ≥1600V
9）响应时间： ≤1000ms
10）每次接通与关断间隔：≥6s
11）连连续两次接通间隔：≥120s
12）安全保护功能：
电压故障缺相保护
电源电压缺相保护
自诊断故障保护
空载保护
停电保护
13）绝缘等级：在正常大气条件下 ≥10MΩ
14）启动电压：直流：4～32V；
15）输入阻抗：≥6.8kΩ
16）导通阻抗：≤0.003Ω
17）涌流：小于额定电流2倍
18）运行指示
工作指示灯：开关闭合后点亮。
故障指示灯：开关出故障亮。
4、安装位置及尺寸
本装置安装于380V三相四线制的配电网络上，用于低压无功补偿电容器的通断控制。用户可安装在低压无功补偿电容柜内或其它适当位置。
1）三相共补
外形尺寸：114 mm×160 mm×125 mm
安装固定尺寸：96 mm ×136 mm
2) 三相分补
外型尺寸：130mm ×160mm ×125mm
安装固定尺寸：96mm ×136mm
5、使用注意事项
交流输入、输出严禁接反，相序不要接错位；
控制信号极性C+（正电位）和C-（负电位）要连接正确；
严禁在C+、C-端接入220V信号；
注意开关的适用容量；
dyFK-△380V-45A型的产品严禁接入对零线的电容或其它感性器件；
应在线路上接入抗涌流器件（如避雷器）以防过压，在谐波较大的场合应接入合适限流电抗器，如图1所示；
负载不得短路；
若开关有异常闭合，通电2分钟后，开关自动断开。
输入输出端子上连线压接紧密，不得松动；
严禁金属异物进入器件内部。
